絕緣軸承怎樣測試絕緣？

絕緣軸承的外圈或內圈的外表面有一層約100μm厚的氧化鋁涂層，可承受至少1000V的電壓，對于一些需要承受更高電壓的應用設備，也可以提供套圈帶氧化鋁涂層厚度超過300μm的軸承。絕緣軸承的絕緣涂層可有效防止交流電和直流電的通過，避免感應電流對軸承的電蝕作用,防止電流對潤滑脂和滾動體、滾道造成的損壞,提高軸承的使用壽命。絕緣軸承的涂層小的電阻為50兆歐，實驗表明，絕緣涂層在3000V以上才會被電擊穿。

絕緣軸承主要應用于電動機、發電機及其他有軸電流通過的電器與設備，主要的結構形式有：深溝球軸承、圓柱滾子軸承、圓錐滾子軸承和四點接觸球軸承等。絕緣電阻是絕緣軸承的關鍵技術指標，出廠檢驗時要進行測試，確保DC 1 000 V下的絕緣電阻值不小于100 MΩ。絕緣電阻測試時需模擬軸承的安裝條件，準確測出絕緣電阻值，才能保證軸承的絕緣性能滿足使用要求。如果不能保證導電介質與絕緣涂層良好接觸，就有可能遺漏絕緣電阻小的薄弱點，導致軸承使用過程中絕緣電阻薄弱點被擊穿而出現電蝕失效。

據了解，國內常用的絕緣電阻測試方法主要有2種:

1)在軸承外部包覆金屬帶導電介質(如銅帶、鋁箔等)后進行測量，但由于測量過程中并不能保證金屬導電介質與絕緣涂層良接觸，測試結果不夠準確;

2)將絕緣軸承壓入軸承座中進行測量，由于壓裝會造成軸承外觀損傷，不適合軸承生產廠家進行全檢。為保證測量過程中軸承的絕緣涂層與導電介質良好接觸，而且不影響軸承外觀質量，導電介質選用經過處理的導電硅膠，邵 氏 硬 度 為(45±3)HA，抗拉強度大于5． 5 MPa，電阻率小于100Ω·cm，厚度(2 ± 0． 2)mm，采用模具成型工藝制作成U形環狀，測量時用箍緊帶(PVC電氣膠帶)扎緊，實現導電硅膠對外徑面及端面絕緣層的全包覆。U形環的外觀不僅適用于外圈絕緣軸承，

改進后也可用于內圈絕緣軸承絕緣電阻的測試，而且制作成本較低，能夠滿足日常檢測需要。

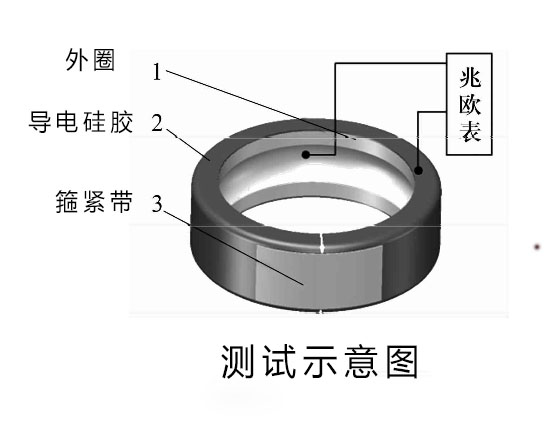

測 量 示 意 圖 如 圖1所示。

測量時將兆歐表的測試電壓調整到DC 1 000 V，2個測針?lè)謩e置于外圈內壁和導電硅膠表面，即可讀取絕緣電阻值。由于導電硅膠整體柔軟并具有彈性，用 箍緊帶扎緊后能夠與絕緣層緊密接觸，從 而 較 好 地模擬軸承安裝條件，獲取更準確及更可靠的測量結果。另外，由于絕緣涂層的電阻遠遠大于導電硅膠的電阻，因此可以忽略導電硅膠自身絕緣電阻對測量結果的影響。
