絕緣軸承

絕緣軸承定義

絕緣軸承包括所有能夠阻止電流通過的滾動軸承。無論是內圈還是外圈帶陶瓷涂層的軸承都稱為絕緣軸承。陶瓷涂層能夠防止電流通過，具有絕緣能力?；旌鲜捷S承的滾動體由陶瓷材料制成，因此也具有絕緣能力。它是由軸承的滾動體來防止電流通過的。

電機中使用絕緣軸承的原因

過電流會發生在以下應用的滾動軸承中：

1）輪對軸承和牽引電機（軌道車輛）

2）直流和交流電機 (動力傳輸系統 )

3）發電機 (風電 )

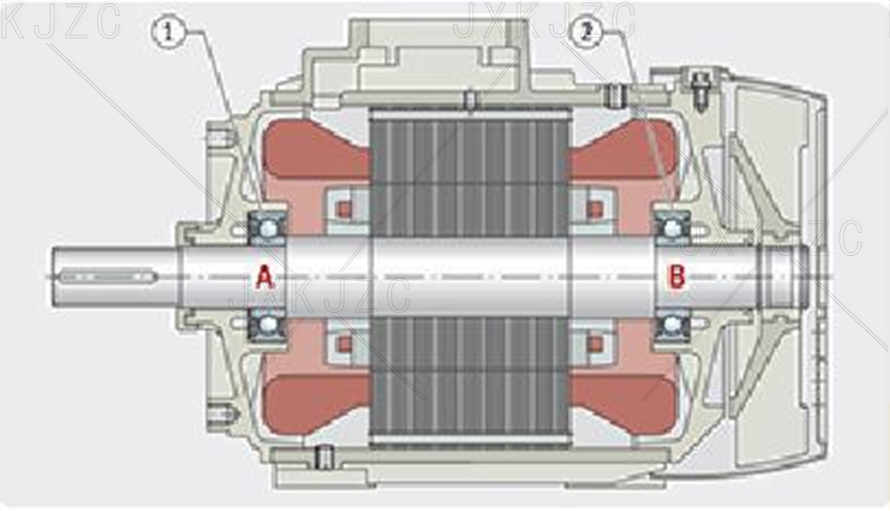

在不利的工況下，這可能導致滾道和滾動體的損壞及潤滑劑的老化 ，從而引起電機或發電機過 早發生故障。除了需要支付維修費用外，還會增加由于停機和停產帶來的額外成本。一個比較經濟的解決方案就是在電機設計階段就使用絕緣軸承。這將大大降低設備的維護費用，并能提高機器的利用率，這些都意味著會為客戶帶來巨大價值。一般來說，根據應用場合的不同，只要將電機的一側或者兩側軸承換成絕緣軸承，就能夠完全切斷軸承座和軸之間的電流。如下圖：

一般來說，完全消除掉軸承內部的電勢差是非常困難的。然而，如果我們能夠阻止或大大降低通過軸承的電流，就可以防止軸承發生電腐蝕。目前各種絕緣軸承都是為了這個目的而設計的。根據產生電壓類型的不同，來選擇軸承的絕緣方式。

設計和安全指導

過電流導致的典型軸承損傷

不管軸承通過直流電還是交流電 (頻率在 MHz 以下 )，我們總能在軸承內部發現同樣的破壞形式。

滾道和滾動體上的痕跡在多數情況下，我們都能在滾道和滾動體表面發現均勻的暗灰色痕跡。但是這個視覺特征不是特定的，有時也有可能由其它因素引起，例如潤滑劑中含有研磨劑成分，

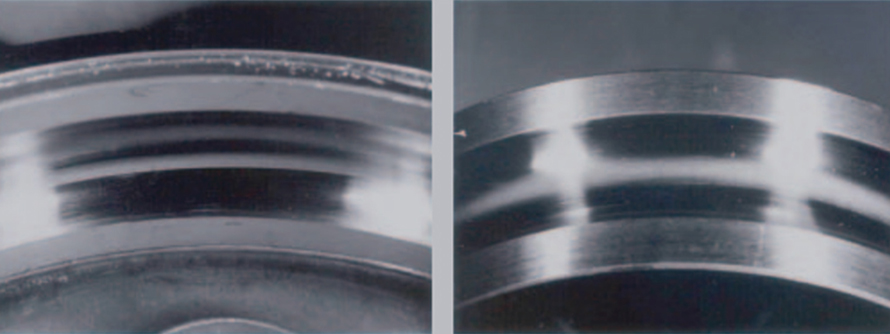

電蝕溝痕所謂的電蝕溝痕是指滾道面在運轉方向上有連續的周期性溝痕。這類現象大多是由于軸承通過電流所導致，如下圖：

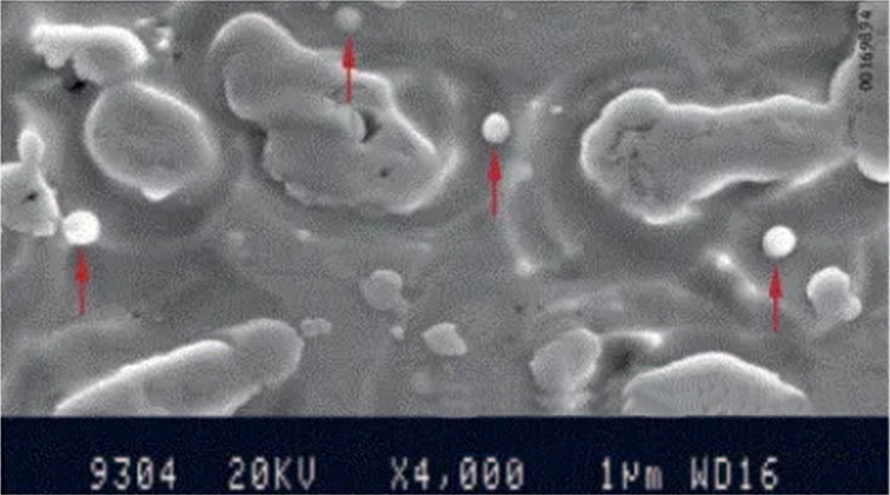

損傷結構只有通過掃描電子顯微鏡 (SEM) 我們才會明顯的看到幾乎所有的損傷表面都密布著凹坑和 μm 級的焊點，如下圖：

軸承損傷的發展過程

這類凹坑和焊點的形成是由于在滾道和滾動體表面微小的接觸點間發生電流放電所導致。在全流體潤滑狀態下，電流會擊穿油膜的薄弱點，電火花產生的能量會在瞬間熔化相鄰金屬的表面。

在混合摩擦狀態下(金屬與金屬相接觸) ，相鄰表面也會發生熔合，但隨著軸承的運轉又會被迅速地分開。在這兩種情況下，都會有材料從金屬表面脫離，然后立刻凝固成焊點。也有一些焊點會混入潤滑劑，另一些還會沉積在滾道表面。隨著軸承的不斷運轉，這些焊點和凹坑也會被碾壓磨平。在持續電流的作用下，在相鄰表面的很薄的表層上會重復多次上述熔化和凝固的過程。

然而，在多數電腐蝕軸承的內部，更容易發現電蝕溝痕，第6頁，圖4。這類滾道和滾動體上的周期性痕跡是持續過電流和軸承部件振動的綜合影響所致。當滾動體滾過一個足夠大的凹坑時，它會產生純徑向位移，位移的程度取決于軸承的內部幾何尺寸、速度和軸承載荷。當滾動體來回?cái)[動時，潤滑油膜的厚度會發生變化，同時會在該區域產生更多的放電火花，這種自激式過程就被激發了。一段時間以后，套圈滾道的整個圓周方向上都布滿了電蝕溝痕。這會引起比較明顯的軸承振動，最終導致整個軸承的失效。

實踐表明，評估軸承過電流風險等級的一個可靠原則是計算通過軸承的電流密度，換句話說就是有效的安培數分別除以滾動體與內圈或外圈滾道的全部接觸面積。這與軸承的型號和運轉工況有關。當電流密度小于0.1 A mm-2時，按照我們目前的經驗通過的電流不會造成軸承的損壞。然而當電流密度等于或大于1 Amm-2時，軸承內部就會出現明顯的電蝕溝痕。

電流對潤滑劑的影響

電流通過對潤滑劑也會有負面影響。其中的基礎油和添加劑會發生氧化和裂化。在紅外光譜圖中可以清晰看到這個變化。過早老化和鐵類金屬微粒的聚集會導致潤滑劑性能變壞，也可能導致軸承過熱運轉。

陶瓷涂層軸承

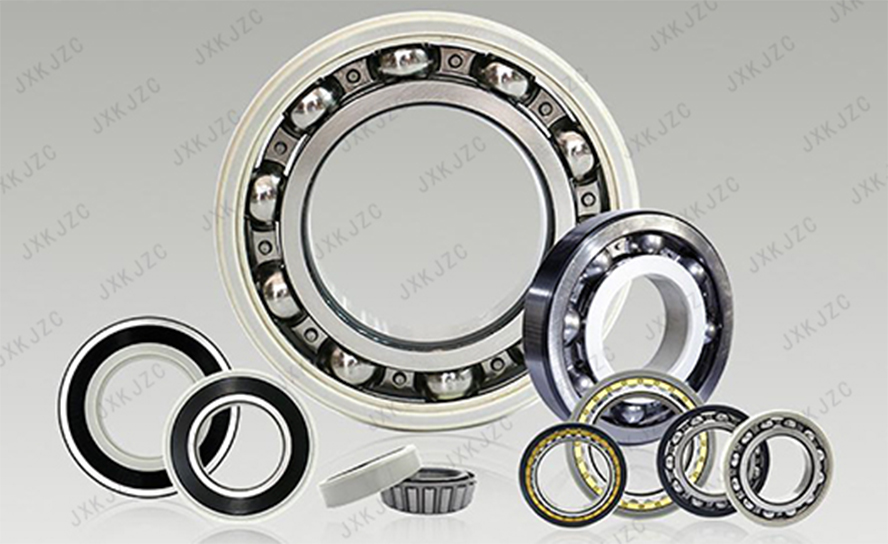

陶瓷涂層軸承是外圈或內圈帶絕緣陶瓷涂層的標準軸承，如下圖：

混合式軸承

絕緣軸承的另一個選擇是九星的混合式軸承?；旌鲜捷S承的套圈由滾動軸承鋼制成，滾動體由陶瓷材料制成。其滾動體非常耐磨并且具有非常好的電絕緣性能。如圖：

混合式軸承的優點

如下優點:

■混合式軸承在電流回路中具有非常高的阻抗值。即使在高溫下，直流電阻值仍然在GΩ范圍內。電容值約40 pF，這比帶絕緣涂層的軸承低了近100倍。

■混合式軸承由于摩擦更低所以允許更高的轉速，而且在運轉時溫升也更低。

■混合式軸承與標準軸承相比運轉性能更好。

其他特性

與標準鋼球軸承相比，混合式球軸承具有:

■不同的基本額定動載荷Cr

■基本額定靜載荷Cor低30%

■極限轉速nG高20%。

另外，與帶潤滑脂的標準軸承相比混合式軸承的潤滑脂壽命更長

對于小尺寸的滾動軸承來說，混合式軸承要比陶瓷涂層的軸承更經濟。

絕緣軸承在三相電機中的應用實例

對于三相感應電機，常用帶外圈涂層的深溝球軸承來防止電腐蝕的發生。

防止電機內部的感應電壓產生電流破壞軸承。

在該三相電機的風扇端使用一個帶絕緣層的深溝球軸承九星 6316/C3V3031A，驅動端使用一個普通深溝球軸承九星 6320/C3,圖1。帶絕緣層的深溝球軸承切斷了沿軸產生的感應電壓引起的電流回路。兩端軸承都采用脂潤滑。需要安裝再潤滑裝置。
